浓硫酸催化剂粉尘工况，为什么内衬陶瓷钢管成了首选？

那家园区的年度检修季, 老程张工蹲在输粉管线旁站着, 眉头拧成了结足足半天没松过。

"又漏了。"他摇摇头。

那输送浓硫酸催化剂粉尘铁雾那茬已经换三茬新管件了, 第一个头段那用的是那普通碳钢, 整整撑了四个月, 就穿孔就废掉报废了；上头接上那第二段用那316LL不锈钢, 也就是硬凑上撑了刚满十一个月, 还就是没能挨守住那耐腐的坎儿；那第三个段用啥是? 啊那不就是那层内衬的陶瓷材质的钢管。

老张当时并不知道，这次选型会成为他后续几个项目的参照标准。

二、工况拆解

浓硫酸催化剂粉尘，这四个字背后的工况，远比名字复杂。

该物料的特性为本征的构成为: 以二氧化硅、氧化铝、五氧化二钒为主, 粒径大小的分布情况汇聚于10至60μm区间, 堆密度数值约为1.2克每立方厘米。

腐蚀环境: 浓硫酸介质的酸浓度处于85%–98%之间, 其pH值趋近于零。

操作所处的温度条件, 主处于80至120摄氏温区范围, 该启停温度区间的波动幅度在切换阶段差异较为显著。

所采用的输送类型为正压式气力输送技术, 所用管道内的输送流速区间处于十五至二十五米每秒这个范围, 其因快速流体对管道内壁持续不断的冲蚀, 使得冲蚀所带来的相关不利风险呈现得极为显著且格外突出。

难题随之而来, 各样条件层层叠叠, 寻常管道原料压根对抗不及, 该作何择?

三、演进历程

老张团队的实际改造路径，折射出行业内的普遍认知过程。

首批现推出DN200碳钢无缝管首版。成本开销不贵, 拿货用时比较短暂。但其现状偏严苛——带有硫酸腐蚀效应再叠上粉尘磨蚀作用, 四周余段功夫下来管道内壁变薄量超过3毫米, 多个点位出现麻点被腐蚀击穿现象。

DN200 316L不锈钢管的第二版, 相较于原版耐腐蚀性能得到了提升制造成本同样翻了一倍八个月投入运行后管道弯头处突现了明显的壁厚减薄经测温所得的显示数据对应壁厚余值仅不足三毫米。

第3个版本DN200内衬陶瓷钢管这一回问题总算得到了管控。

四、技术解析

为什么是内衬陶瓷钢管？

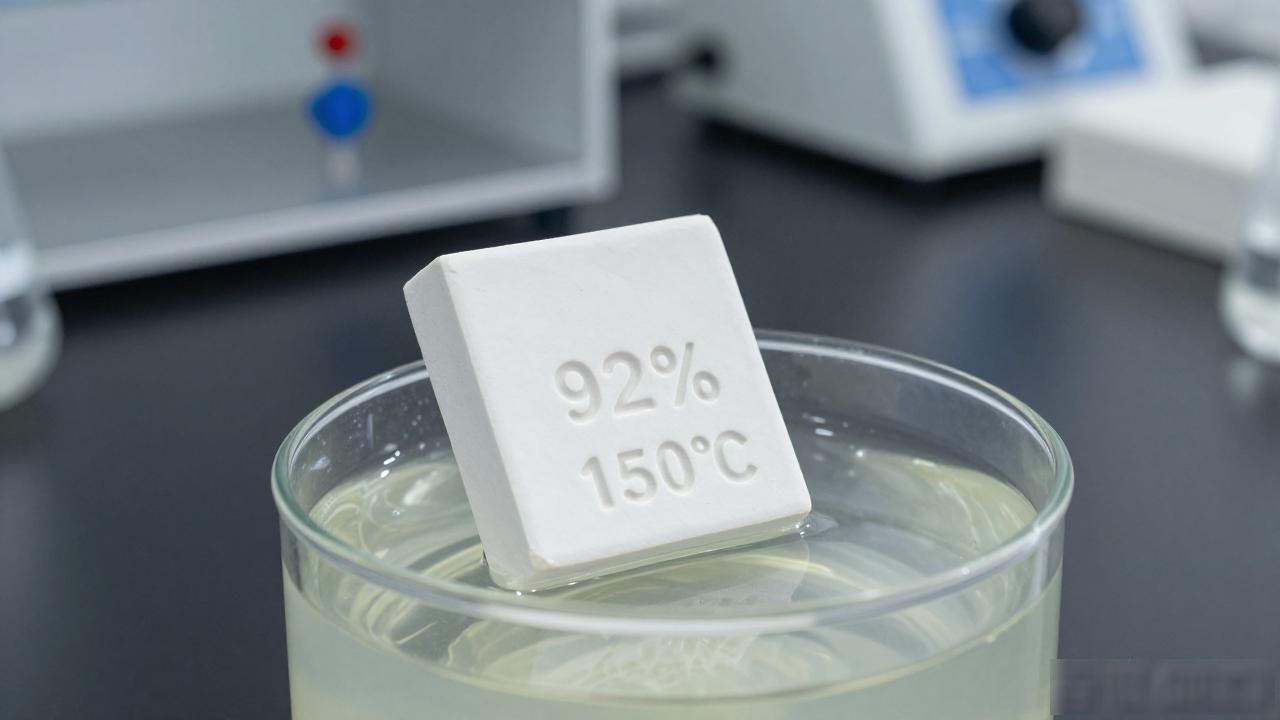

氧化铝陶瓷（Al₂O₃含量≥92%）在浓硫酸环境里的化学稳定性, 是经由成堆量大的实验验证的, 从常温区间到150摄氏度区间前后, 它的耐蚀性质无显明衰减, 这便是材猜里头根柢层级的上风。

耐磨性能也很关键, 氧化铝陶瓷莫氏硬度9级, 是碳钢的八到十倍, 在气力输送工况下, 弯头与直管段磨蚀速率差距明显, 陶瓷内衬可让寿命周期延长数倍。

结构设计得合理性不得忽视。内衬陶瓷钢管采用的是"钢管承压+陶瓷耐磨"之双层复合结构, 钢管承担系统压力, 陶瓷层负责抵御腐蚀及磨蚀。这种分工格局, 比整体陶瓷管更适用于实际工程。

五、施工要点

方案落地，施工环节至关重要。

陶瓷成型工艺里离心浇铸法, 可以保证陶瓷层与钢管内壁结合紧密程度极高。

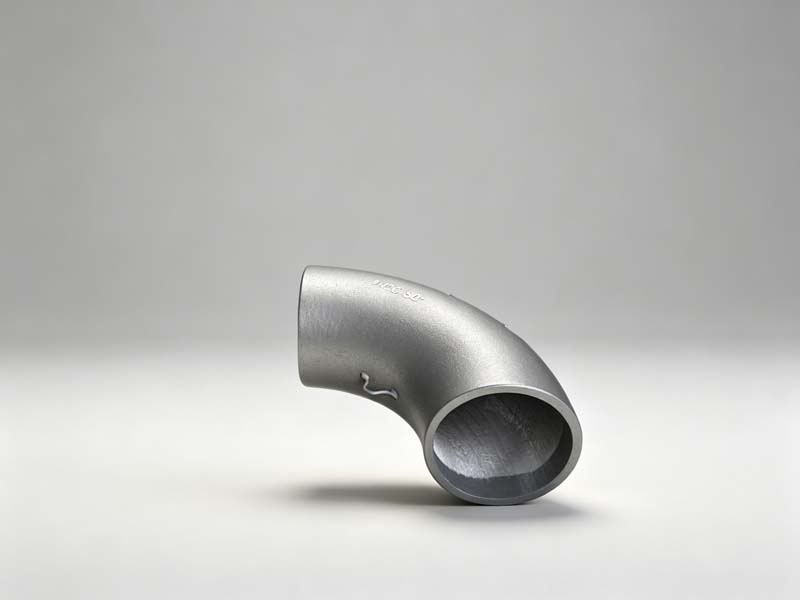

管件布局的弯头要采用大半径设计, 此弯头的半径需大于或等于管径的三倍, 这样才可削减局部出现的冲蚀集中情况。

连接方式: 法兰连接为主, 不要给陶瓷内衬留下现场焊接的损伤。

密封配置: 耐酸橡胶垫片, 耐温品级适配并覆盖150℃工况的全场景需求。

有个容易被忽略的关键细节: 陶瓷层的厚度均匀性存在与否的严谨程度。不均匀的厚度会诱发应力分布出现不均的情况, 经历长期使用的过程后有可能出现涂层与基底产生分离的现象。挑选相关产品或者配合材料的过程中尤其要重点关注对应供应商的壁厚公差的控制实施能力。

六、运行数据

老张这条管线，后来的表现如何？

从投用至今, 装置累计平稳运行达五年之久, 阶段内仅落实一项计划性检修任务, 完成俩处法兰的内部垫片置换操作, 全程无其他任何时段的泄漏及构件破损等不良状况出现。

横向对比数据：

碳钢管道：平均服役周期4-6个月

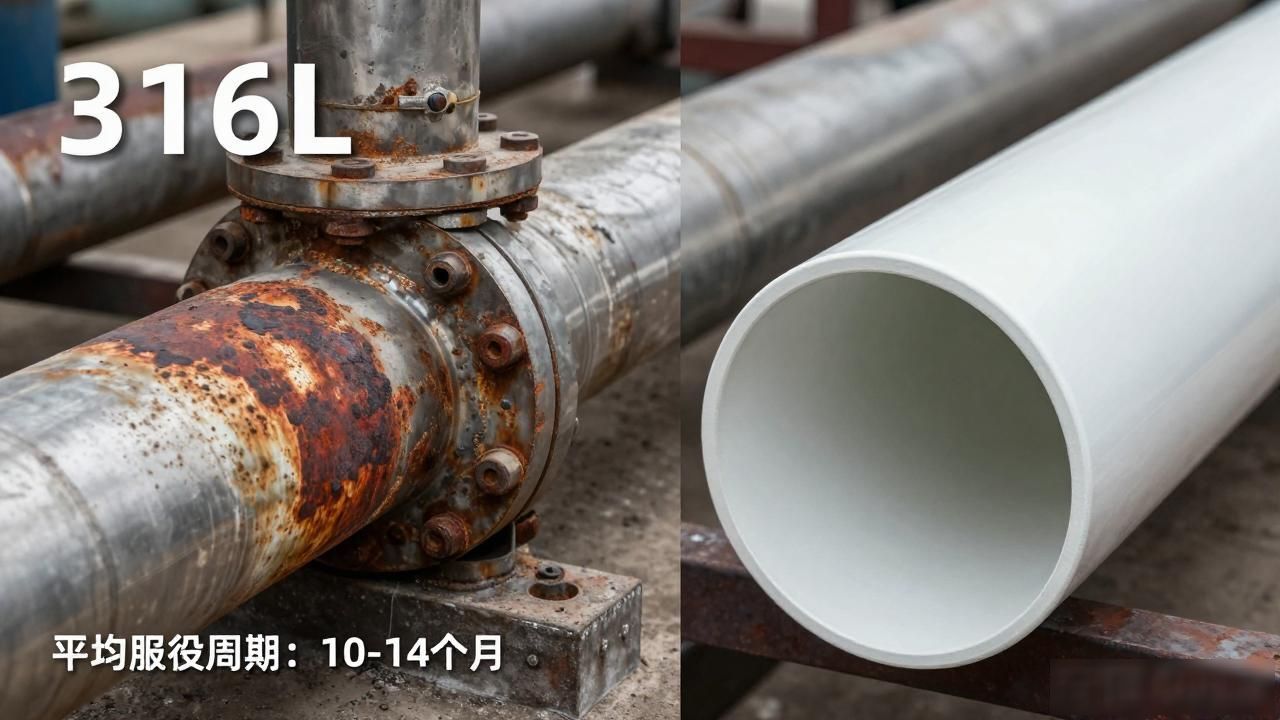

316L不锈钢管道：平均服役周期10-14个月

内衬陶瓷钢管：实际运行记录超过5年

成本核算所得结果它同样直观考量已算到频繁更换带来停工损失人工费用还有材料采购成本这类在内内衬陶瓷钢管相较而成它五年周期这总拥有成本仅为普通它碳钢管道的大约是四分之一前后左右。

七、选型参考

如果你正在评估同类工况的管道方案，以下几点值得纳入考量：

1. 陶瓷材质优先挑选Al₂O₃含量达到或高于92%的牌号含量, 其低端90%含量以下的耐蚀性高低存在差别。

2. 壁厚参数: 为依据流速掺合粒径予以综合敲定, 日常常规性推荐八至十二毫米宽度区间。

3. 弯头设计: 曲率半径不宜过小, 两D向下弯头会显著加速其磨损。

4. 检验标准需供应商提供内衬结合强度能够等于超出25的倍数且小于等于25的倍数以上MPa值并包含在内、等于大不小于等25的倍数MPa、且不能包括25的倍数的内衬结合强度MPa检测报告。

5. 业绩查验: 同类型工况的运转案例是关键参照, 单种品类案例说服力局限有限。

八、总结

由碳钢到不锈钢、再到内衬陶瓷用钢管, 该选型路径的背后, 藏着一条清晰得不能更清晰的逻辑线: 工况确定材料, 材料锁定寿命, 寿命牵连成本。

浓硫酸的催化剂粉尘工况的复杂性, 并不在单一因素的极端, 而在于腐蚀磨蚀温差的多重叠加。内衬陶瓷钢管之所以能在这一场景中脱颖而出, 是因为它同时回应了这三个维度的需求。

对技术人员而言, 理解这点比记住某个品牌型号更重要些。你手里正在开展的项目, 是否也需要这样一回系统性的工况梳理? 数据的说服力, 往往比经验更为可靠那么一点。
