梅州管道陶瓷贴片应用规范 安装流程与核心参数解析

一、管道陶瓷贴片基本定义

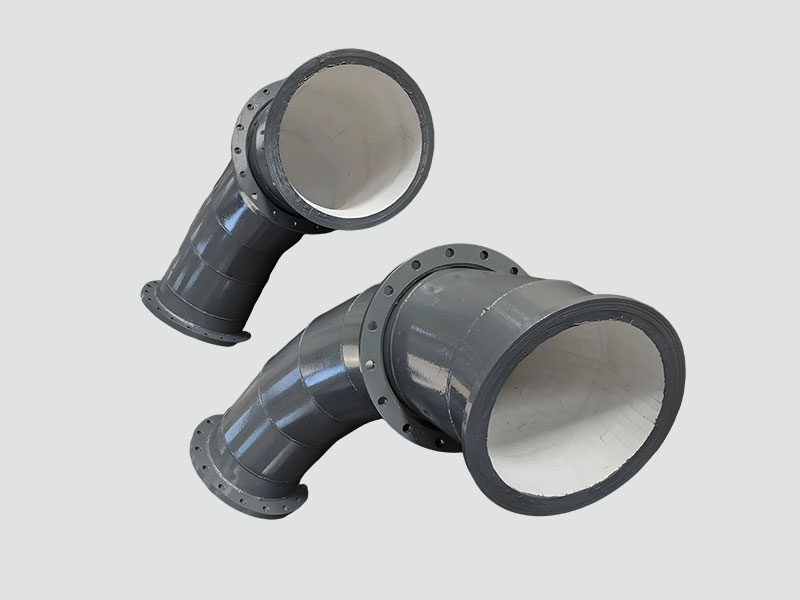

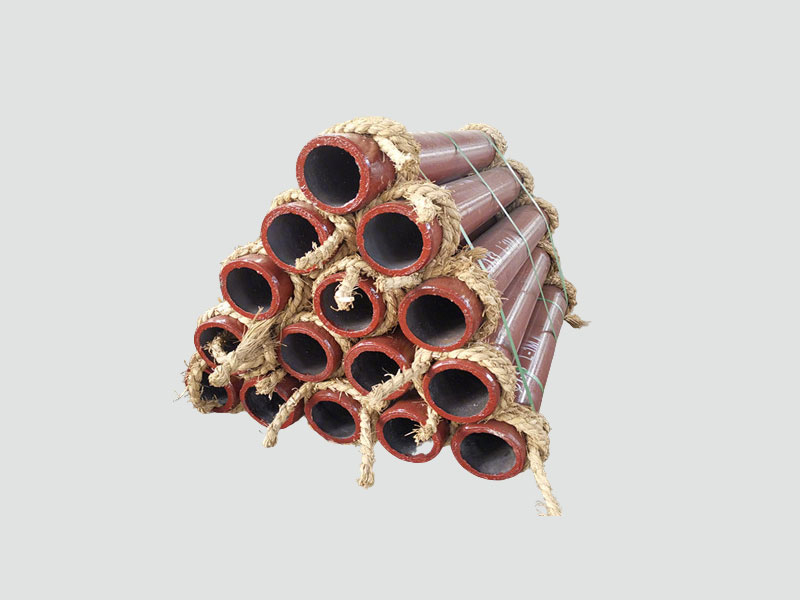

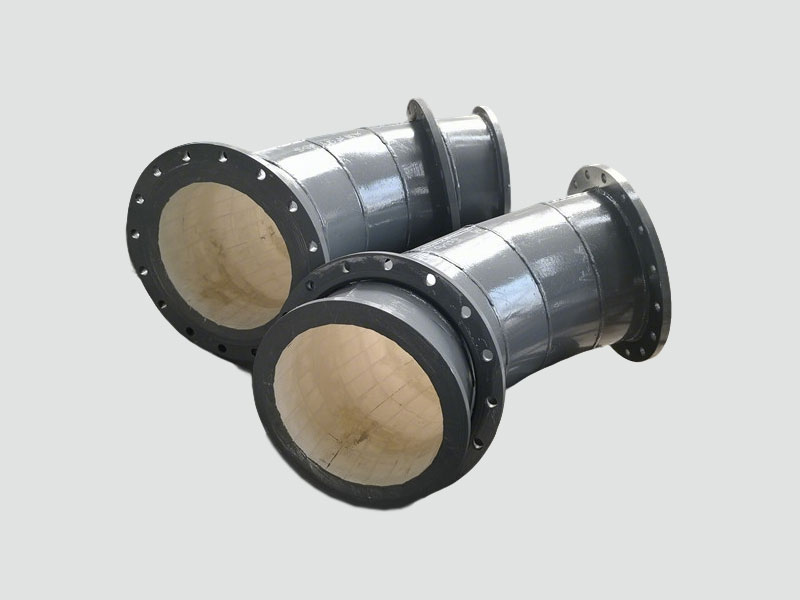

管道陶瓷贴片，是一种耐磨防护配件，它是以Al₂O₃成分为主体的耐磨陶瓷衬片，通过采用无机高性能粘合剂附着于管道内壁，主要被应用在气力输送、浆液输送等存在物料磨损的工业管道场景。并且，本内容技术参数与《耐磨陶瓷衬板应用技术规程》JC/T 2587 - 2020的行业规范要求相契合。 句末标点符号是句号，为了符合中文表达习惯在句末添加了句号，若严格按照你的表述要求句末标点是逗号。

二、核心理化性能指标

工业用管道陶瓷贴片的所有常规理化参数，都应当达到下面这些标准，这些参数是依据建材行业标准公布要求来统一规范的：

1. AL₂O₃主含量≥95%，体积密度≥3.6g/cm³

2. 洛氏硬度HRA≥85，莫氏定级达到9级

3. 常温情况下，抗压出现的强度大于或等于，而断裂时所具备的韧性大于或等于3.8MPa·m¹/²。

4. 1000℃温度环境下热膨胀系数控制为≤7.2×10⁻⁶/℃

5. 依据GB/T 18301所规定的检测方法来进行执行，磨耗的量应当是不会大于0.08g/cm²。

三、贴合配套的粘附匹配要求

用于将管道陶瓷贴片进行固定的粘合剂，要达成GB 50728《工程结构加固材料安全性鉴定技术规范》里相应的适配需求，单块贴片跟管道基体内壁的拉伸粘接强度必须≥6MPa，在从-30℃到250℃的稳定交变温度范围之内，不存在层间脱粘、位移的情况。

针对不同运行工况，有相应的贴片适配方案：针对气力输灰风速小于25m/s的输送管道，建议采用厚度3mm的薄片型陶瓷贴片；针对煤灰残渣以及矿浆等浆液类输送管道，采用厚度6mm至12mm的加厚型陶瓷贴片；针对允许短时峰值运行温度接近300℃的管道配套，选用高温过渡粘合剂替代通用室温固化粘合剂。

四、正确安装施工作业要求

在管道陶瓷贴片安装以前，得用喷砂工艺把管道要贴合的内壁的轧制氧化皮、锈蚀层以及剩下的油污清除掉，在管道基体表面预处理做完后，基面除锈等级要符合GB/T 8923.1规定的Sa2.5级要求。在配制粘合剂的时候，要严格按照产品规定比例称量双组分材料，搅拌的时长不能低于3分钟，要保证整体混合均匀。单块陶瓷贴片的粘贴区域涂布粘合剂的厚度要控制在1mm至2mm范围以内，施加压力排出粘结层里面包裹的气泡后再进行定位固定。

在常温的环境状况下，完整固化进行静放的时长，必然是不能少于24小时的，那些没有完全固化的管道，是被禁止投入到携载物料去运行的。

五、外观质量检测判定规则

在行业验收检测里，单块管道陶瓷贴片的表面，不存在那种贯穿性的、整个的裂纹，其厚度偏差被控制在标称值正负零点三毫米的范围之内。粘贴完成后的贴片层，拼接的缝隙控制不超过零点五毫米，拼接沿程的错边量应当小于等于零点二毫米，不可以出现物料容易卡进去的台阶高差。安装完工以后，逐段去敲击排查整片陶瓷，通过听声音来判定实际粘贴的效果，出现空响的位置，按照总面积占比来计算，控制占比低于千分之五就算是合格。

六、运维阶段常规检查内容

已经投入运行的、敷设了陶瓷贴片防护层的工业管道，在每一回停机维护的周期之内，能够通过目视的方式，或者借助管道内窥设备，去排查那贴片层，以此查寻是不是存在贴片脱落后发生移位的情况，或者后续暴露基体的过程中出现新增磨蚀的表现。对于已经被确认出现局部缺失、破损的贴片工作面，要依照原安装作业的对应规范，开展原位修补补片的作业。
